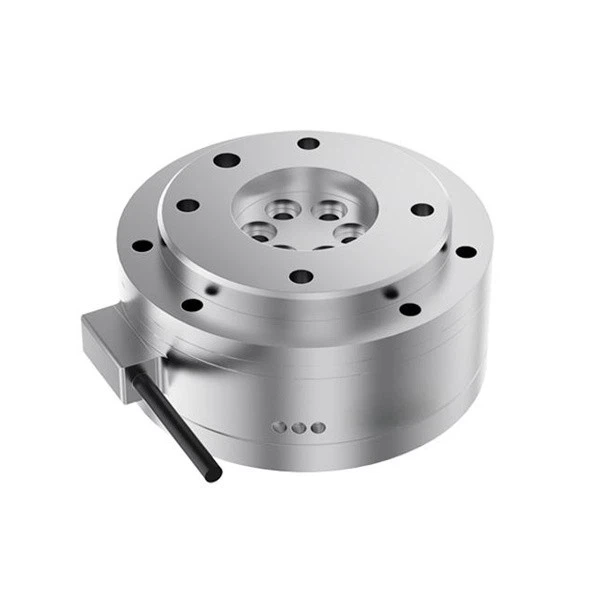

Hej där! Som leverantör avSexaxlig kraftsensor, får jag ofta frågan om hur man testar dessa sensorers prestanda. Tja, i det här blogginlägget ska jag dela upp det åt dig på ett sätt som är lätt att förstå.
Varför testning är avgörande
Först och främst, låt oss prata om varför det är så viktigt att testa prestandan hos en sexaxlig kraftsensor. Dessa sensorer används i ett brett spektrum av applikationer, från robotteknik till flyg. Inom robotteknik, till exempel, hjälper de robotar att interagera med sin miljö genom att ge exakta kraft- och vridmomentmätningar. Om sensorn inte fungerar korrekt kan det leda till alla möjliga problem, som att roboten tappar föremål eller inte kan utföra känsliga uppgifter. Så, se till att sensorns prestanda är på topp - notch är nyckeln.
Pre-test Förberedelser
Innan du börjar testa finns det några saker du behöver göra. Se först till att sensorn är korrekt installerad. En lös eller felinriktad sensor kan ge felaktiga avläsningar. Kontrollera alla monteringsbultar och se till att de är åtdragna med det rekommenderade vridmomentet. Se också till att kablarna är korrekt anslutna. Lösa eller skadade ledningar kan orsaka elektriska störningar, vilket kommer att förstöra dina testresultat.
Därefter måste du kalibrera sensorn. Kalibrering är som att ställa in nollpunkten för sensorn. Det säkerställer att sensorn visar noll när ingen kraft eller vridmoment appliceras. De flesta sexaxliga kraftsensorer levereras med en kalibreringsprocedur i användarmanualen. Följ den noggrant och använd lämplig kalibreringsutrustning, som en kalibreringsviktsuppsättning.
Statisk testning
Låt oss börja med statisk testning. Det är här du applicerar en känd, konstant kraft eller vridmoment på sensorn och ser hur den reagerar. Du kan använda en dödviktstestare för att applicera en vertikal kraft. Placera vikten på sensorn så att den applicerar kraften längs en av sensorns axlar. Om du till exempel testar Z-axelns kraftmätning, placera vikten direkt ovanpå sensorn.
Registrera sensorns uteffekt och jämför den med det kända värdet av den applicerade kraften. Om skillnaden mellan de två ligger inom sensorns specificerade noggrannhetsområde, fungerar sensorn bra. Upprepa denna process för olika axlar och olika kraftstorlekar.
Vridmomenttestning under statiska förhållanden kan vara lite knepigare. Du behöver en momentnyckel eller en momentkalibreringsenhet. Applicera ett känt vridmoment på sensorn och jämför återigen sensorns uteffekt med det applicerade vridmomentet. Se till att testa olika vridmomentvärden och riktningar för att täcka alla möjliga scenarier.
Dynamisk testning
Dynamisk testning handlar om hur sensorn reagerar på förändrade krafter och vridmoment. Ett sätt att göra detta är att använda ett shakerbord. Fäst sensorn på skakbordet och programmera den för att generera en sinusformad eller slumpmässig vibration. Skakbordet kommer att applicera en varierande kraft på sensorn och simulera dynamiska förhållanden i verkligheten.
Under dynamisk testning måste du mäta sensorns uteffekt i realtid. Använd ett datainsamlingssystem för att registrera sensorns svar. Analysera data för att se hur väl sensorn kan spåra de förändrade krafterna. Leta efter saker som fasfördröjning, som indikerar hur mycket sensorns uteffekt släpar efter den applicerade kraften. En stor fasfördröjning kan innebära att sensorn är för långsam för att reagera på snabba förändringar i kraft.
En annan aspekt av dynamisk testning är att testa sensorns bandbredd. Bandbredden är frekvensintervallet över vilket sensorn exakt kan mäta krafter och vridmoment. Du kan använda ett frekvenssveptest för att bestämma sensorns bandbredd. Börja med en lågfrekvent vibration och öka gradvis frekvensen samtidigt som du övervakar sensorns uteffekt. Den punkt där sensorns utsignal börjar avvika avsevärt från ingången är den övre gränsen för dess bandbredd.
Miljötestning
Sexaxliga kraftsensorer kan användas i en mängd olika miljöer, så det är viktigt att testa deras prestanda under olika miljöförhållanden. Temperaturen är en av de mest kritiska faktorerna. Du kan använda en temperaturkammare för att utsätta sensorn för olika temperaturer. Börja till exempel med att testa sensorn vid rumstemperatur och höj sedan gradvis temperaturen till den maximala driftstemperaturen som anges av tillverkaren.
Registrera sensorns utgång vid olika temperaturer och leta efter några betydande förändringar. En bra givare bör ha en stabil effekt över ett brett temperaturområde. Fuktighet kan också påverka sensorns prestanda. Du kan använda en fuktkammare för att testa sensorn under olika luftfuktighetsnivåer. Hög luftfuktighet kan orsaka korrosion och elektriska kortslutningar, så det är viktigt att se till att sensorn tål dessa förhållanden.
Dataanalys
När du har slutfört alla tester är det dags att analysera data. Leta efter eventuella trender eller mönster i sensorns utdata. Om du märker att sensorns noggrannhet minskar med tiden eller under vissa förhållanden kan det vara ett tecken på ett problem. Jämför dina testresultat med sensorns specifikationer från tillverkaren. Om resultaten ligger utanför det angivna intervallet kan sensorn behöva repareras eller bytas ut.
Du kan använda mjukvaruverktyg som MATLAB eller Excel för att analysera data. Dessa verktyg har inbyggda funktioner för statistisk analys, kurvanpassning och visualisering. Skapa grafer och diagram för att visualisera sensorns prestanda över tid eller under olika förhållanden. Detta gör det lättare att upptäcka eventuella problem.
Slutsats
Att testa prestandan hos en sexaxlig kraftsensor är en process i flera steg som involverar statiska, dynamiska och miljömässiga tester. Genom att följa dessa steg och analysera data noggrant kan du säkerställa att din sensor presterar som bäst.
Om du är på marknaden efter en högkvalitativ sexaxlig kraftsensor eller behöver mer information om testning och kalibrering, hör gärna av dig. Vi är här för att hjälpa dig att göra rätt val för din ansökan. Oavsett om du är en robotingenjör, en flygforskare eller någon annan som behöver exakta kraft- och vridmomentmätningar, är våra sensorer designade för att möta dina behov. Så tveka inte att kontakta oss för mer information och för att starta en upphandlingsdiskussion.
